Проектирование системы речевого оповещения на примере супермаркета

Проектирование системы речевого оповещения требует профессионального опыта в области электроакустики. Приведенный ниже пример представляет некоторые аспекты такого проектирования. Для пояснений использован супермаркет и следующие заданные показатели:


   Контур  Потолок
 Зона    Размер  Тип  Высота
 Торговая vBA1*  1 AB  1547 м2  Профлист  6 м
 Торговая vBA2*  2 AB  1547 м2  Профлист  6 м
 Вспом. помещ.  3 AB  257 м2  Акустич. потолок  3 м
 Склад  4 AB  287 м2  Гладкий бетон  3 м
 Гастрономия  5 AB  190 м2  Акустич. потолок  3 м
 Техническое  6 AB  37 м2  Гладкий бетон  3 м


*Торговая площадь условно разделена на два пожарных отсека

Поставленные задачи

  • Трансляция фоновой музыки в 6 зон по выбору

  • 1 переговорное устройство для офиса руководителя

  • 3 микрофона речевого оповещения для кассиров

  • Функции оповещения в чрезвычайных ситуациях: автоматическое и ручное аварийное оповещение, аварийное переговорное устройство в техническом помещении

Нормативные требования

Аварийный уровень сигнала как системы речевого оповещения согласно VDE 0833-4, так и электроакустической системы оповещения согласно VDE 0828 (=EN 50849) должен превышать уровень шума минимум на 10 дБ, а индекс передачи речи STI должен быть выше 0,5.

Выбор громкоговорителей

  • Торговая зона:
    В отличие от большинства громкоговорителей подвесные громкоговорители могут крепиться к потолкам, выполненным из профилированного листа. Еще одним преимуществом является возможность приблизить их к посетителям. Это повысит разборчивость речи.
    Выбран сертифицированный согласно EN 54-24 громкоговоритель: PE-154EN

  • Вспомогательные помещения:
    Акустический потолок позволяет без проблем установить потолочные громкоговорители. Размеры некоторых помещений слишком малы для установки более чем одного громкоговорителя, поэтому целесообразно использовать один громкоговоритель А/В.
    Выбран сертифицированный согласно EN 54-24 громкоговоритель: PC-245AB-EB

  • Склад:
    Из-за значительных окружающих шумов необходим высокий уровень звукового давления. Крепление преимущественно одним или двумя шурупами.
    Выбран сертифицированный согласно EN 54-24 громкоговоритель: CS-154EN

  • Гастрономия / туалеты:
    Акустический потолок позволяет без проблем установить потолочные громкоговорители.
    Выбран сертифицированный согласно EN 54-24 громкоговоритель: PC-2369EN

  • Технические помещения:
    Часто окружающие шумы в технических помещениях могут быть значительными. Хорошим решением станет рупорный громкоговоритель.
    Выбран сертифицированный согласно EN 54-24 громкоговоритель: SC-615BS

Акустическое моделирование с помощью Ease Evac

Большой размер торговой зоны является критическим фактором в плане разборчивости речи. Программа акустического моделирования Ease Evac помогает определить место расположения громкоговорителей таким образом, чтобы добиться необходимого уровня звукового давления и STI. В результате моделирования первого варианта стало понятно, что расположение громкоговорителей можно оптимизировать. Многократный процесс позволил добиться оптимального результата. При расчетах разборчивости речи важным показателем является время реверберации. В торговой зоне супермаркета оно составляет 1,5 с.

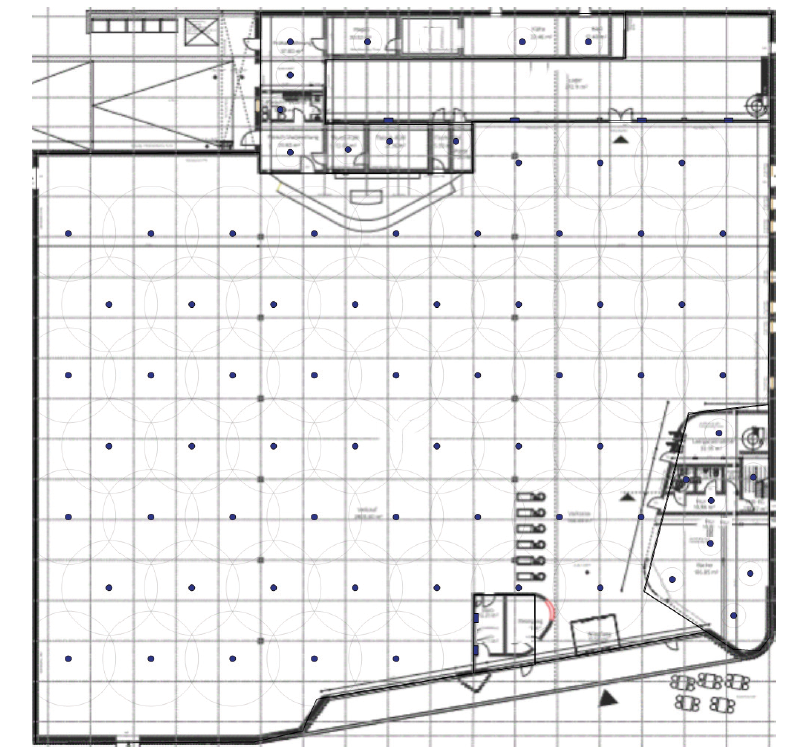

Расположение громкоговорителей

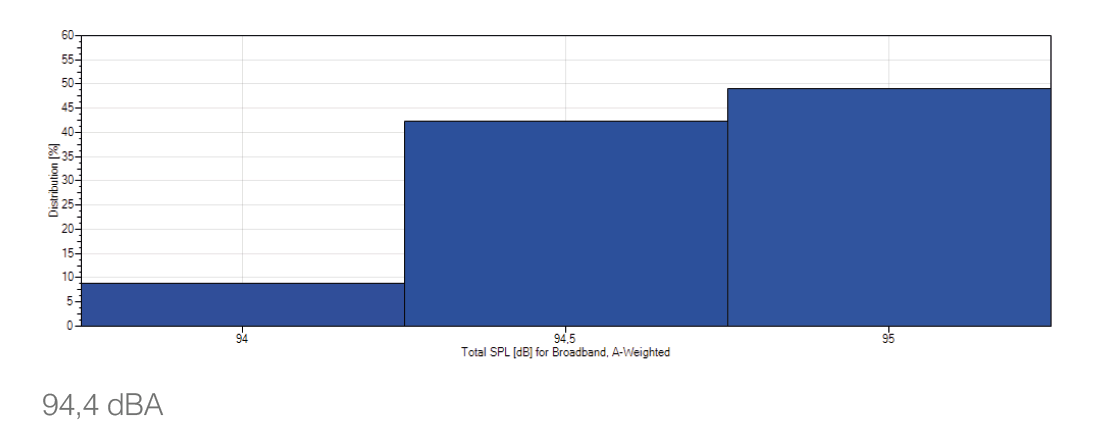

Распределение общего звукового давления в торговой зоне

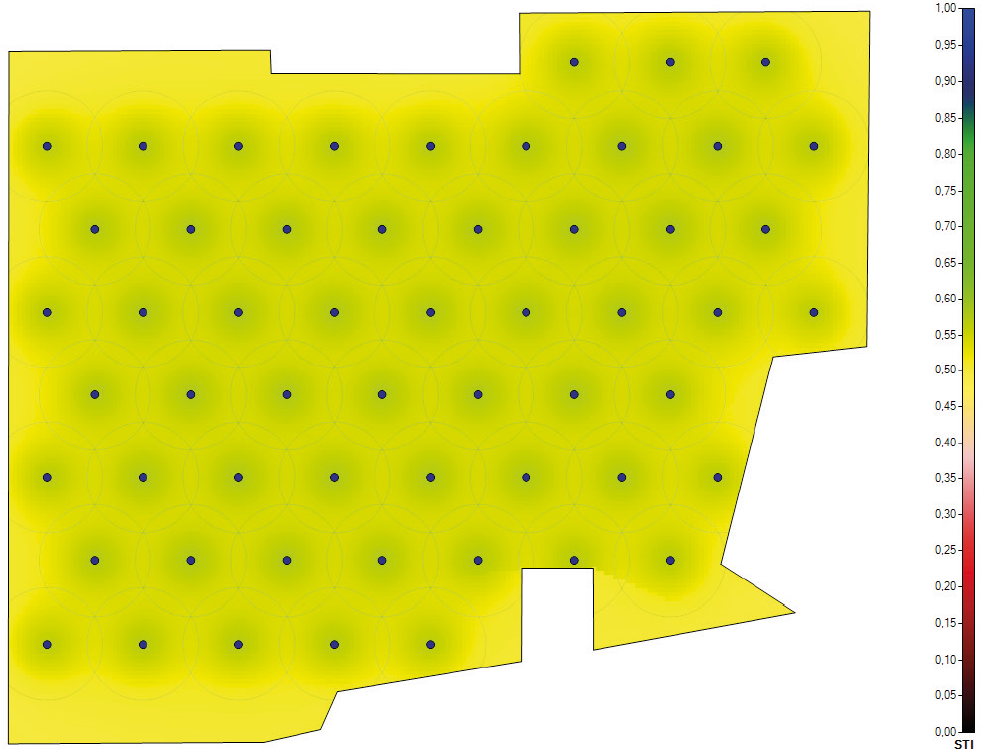

Разборчивость речи в торговом зале

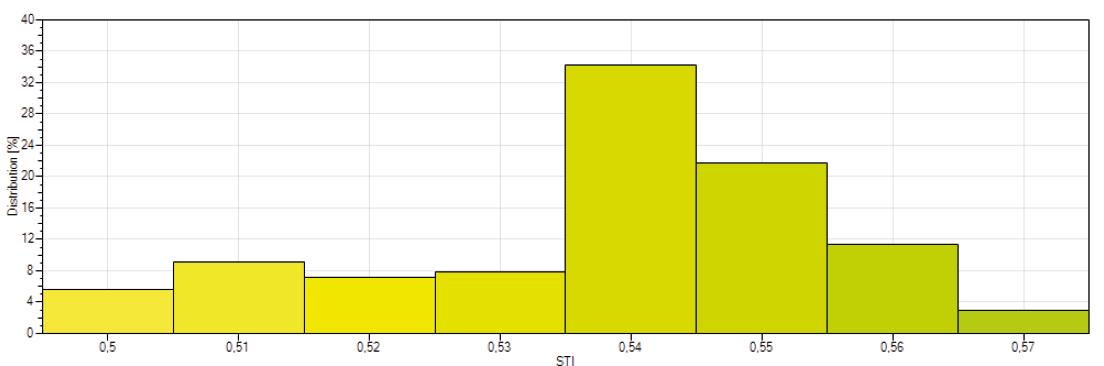

Распределение разборчивости речи

STI 0,56 / STI 0,52 (минус стандартное отклонение)

Результат после моделирования ситауции

   Громкоговоритель EN 54-24
 Зона  Кол-во  Модель  Высота  Tap  Всего db SPL
 (A-взвеш.)		  Общая
 нагрузка
 Торговая
 vBA1		  28  PE-154EN  4,5 м  10 Вт  94  280 Вт
 Торговая
 vBA2		  28  PE-154EN  4,5 м  10 Вт  94  280 Вт
 Вспом.
 помещ.		  11  PC-245AB-EB  3 м  2 x 3 Вт  88  66 Вт
 Склад  4  CS-154EN    2,5 м  10 Вт  97  40 Вт
 Гастрономия
 / туалеты		  10  PC-2369EN  3 м   3 Вт  95   30 Вт
 Технические
 помещения		  2  SC-615BS  2,5 м  3 Вт  108  6 Вт
   Общая нагрузка 6 цепей громкоговорителей А/В  702 Вт

Выбор системы аварийного речевого оповещения

Всем функциональным требованиям соответствует система VM-3000.

Макс. Функциональные требования:

  • до 60 зон, отдельное регулирование фоновой музыки

  • 4 системных переговорных устройства

  • 3 аудиовхода для 3 микрофонов для служебного оповещения, напр., PM-660D

  • интегрированное запоминающее устройство для автоматических и ручных речевых сообщений о чрезвычайных ситуациях, плюс интегрированный в VM-3360VA микрофон для извещений об аварийных ситуациях

Благодаря устройству управления системой VM-3360VA и усилителю-расширителю VM-3360E общая мощность усилителя, подаваемая на 6 цепей громкоговорителей А/В, может достигать 720 Вт.
